Os dois são painéis de baixa tensão e muitas vezes ficam lado a lado na sala elétrica, mas fazem trabalhos diferentes. Entender a diferença evita pedir o painel errado e ajuda a ler a proposta.
A diferença em uma frase

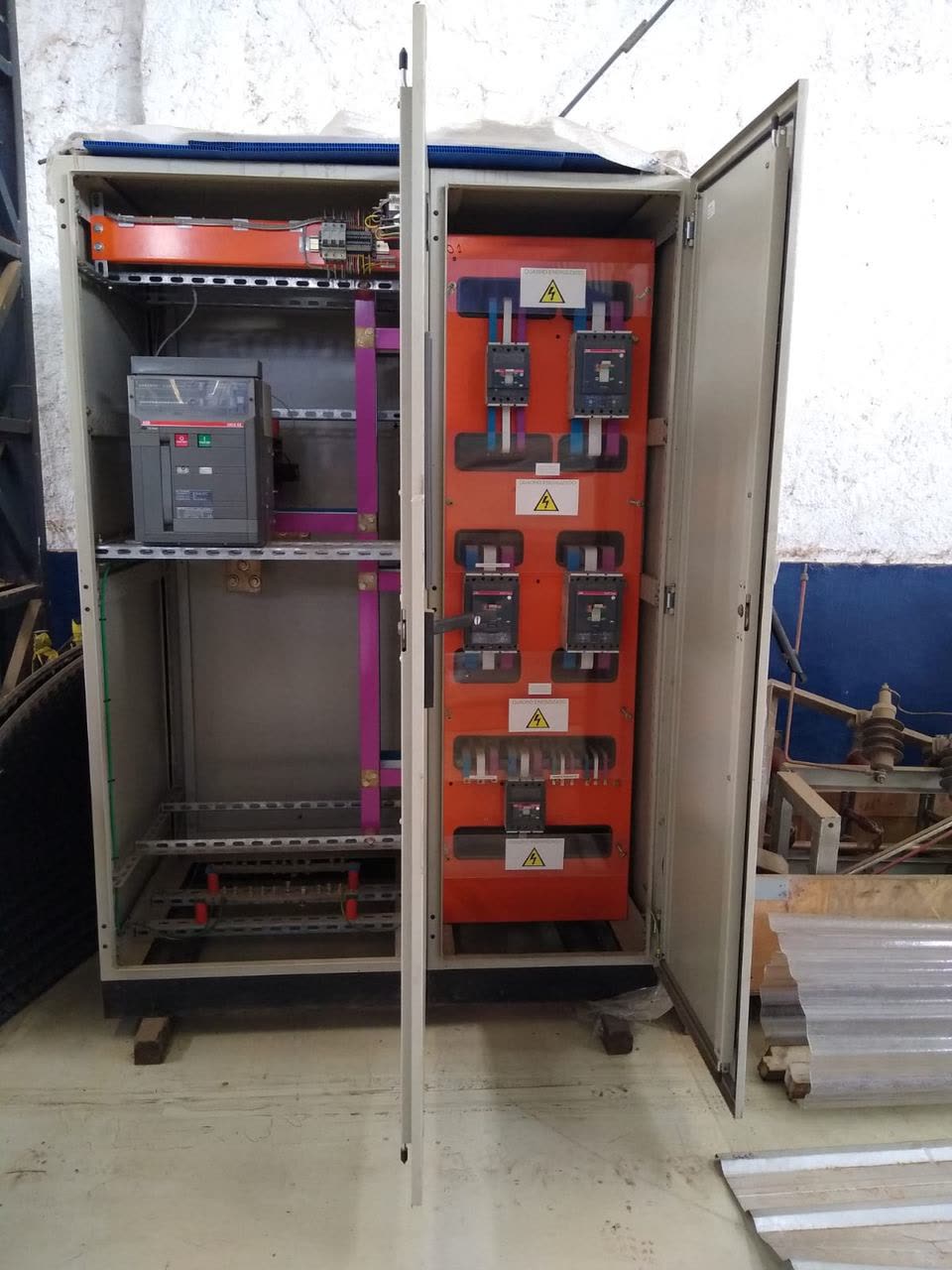

O QGBT recebe a energia da subestação e a distribui para toda a instalação. O CCM é um painel específico para partir e proteger motores. Em uma instalação, o caminho da energia costuma ser: transformador, QGBT, e depois, de uma das saídas do QGBT, o CCM e os outros quadros de distribuição. A Maxtec faz a fabricação de painel QGBT sob projeto.
Comparativo
| QGBT | CCM | |
|---|---|---|
| Papel | Receber e distribuir a energia geral | Partir e proteger vários motores |
| Posição no local | Logo depois do transformador ou da entrada | Depois do QGBT, perto dos motores |
| Componente central | Disjuntor geral e barramento principal | Unidades de partida (contator, proteção) |
| Dimensionado por | Corrente total, curto-circuito e reserva | Lista de motores e tipos de partida |
| Montagem típica | Colunas com saídas protegidas | Colunas fixas ou gavetas |
| Se parar | A instalação inteira para | Só os motores daquele painel param |
Como saber qual você precisa
Pergunte-se o que está tentando resolver. Se o problema é receber energia, protegê-la e repartir entre áreas, a necessidade é de um QGBT. Se é ligar e proteger muitos motores de uma mesma área com manutenção organizada, é um CCM. Se é comandar uma máquina específica, com lógica e sinais, o painel certo é o de comando e automação. Para o CCM, veja a fabricação de painel CCM sob projeto.
Há também os painéis mistos, comuns em instalações menores, em que a mesma estrutura recebe a energia e já abriga as partidas dos motores principais. Eles funcionam, desde que o dimensionamento considere as duas funções. Em instalações que vão crescer, separar os dois tende a dar mais flexibilidade.
Armadilhas ao pedir
- Pedir CCM sem lista de motores. Sem ela, o painel é dimensionado por estimativa.
- Pedir QGBT sem o curto-circuito. É o número que dita a robustez do barramento.
- Tratar os dois como a mesma coisa na proposta. Se a proposta traz um único preço para "painel", peça a divisão.
- Esquecer a reserva. Os dois recebem ampliações com o tempo.
O que não muda entre os dois
Em ambos, valem as mesmas exigências de qualidade: projeto verificado conforme a NBR IEC 61439, ensaios de rotina em cada painel, diagrama as-built e responsabilidade técnica clara. Veja o guia de normas de painel elétrico e o de ensaios e laudos.
Para o ponto de vista de obra, com instalação e comissionamento, o site de engenharia da Maxtec tem um texto complementar, QGBT ou CCM: a diferença que muda o projeto elétrico.
Perguntas frequentes
Um CCM pode ser alimentado direto da subestação?
Em instalações pequenas pode haver essa configuração, mas o usual é alimentá-lo por uma saída protegida do QGBT, para ter proteção geral e seletividade entre as saídas.
Posso ter QGBT e CCM no mesmo painel?
Pode, no formato de painel misto, desde que o projeto considere as duas funções. A decisão depende do porte da instalação e da previsão de crescimento.
