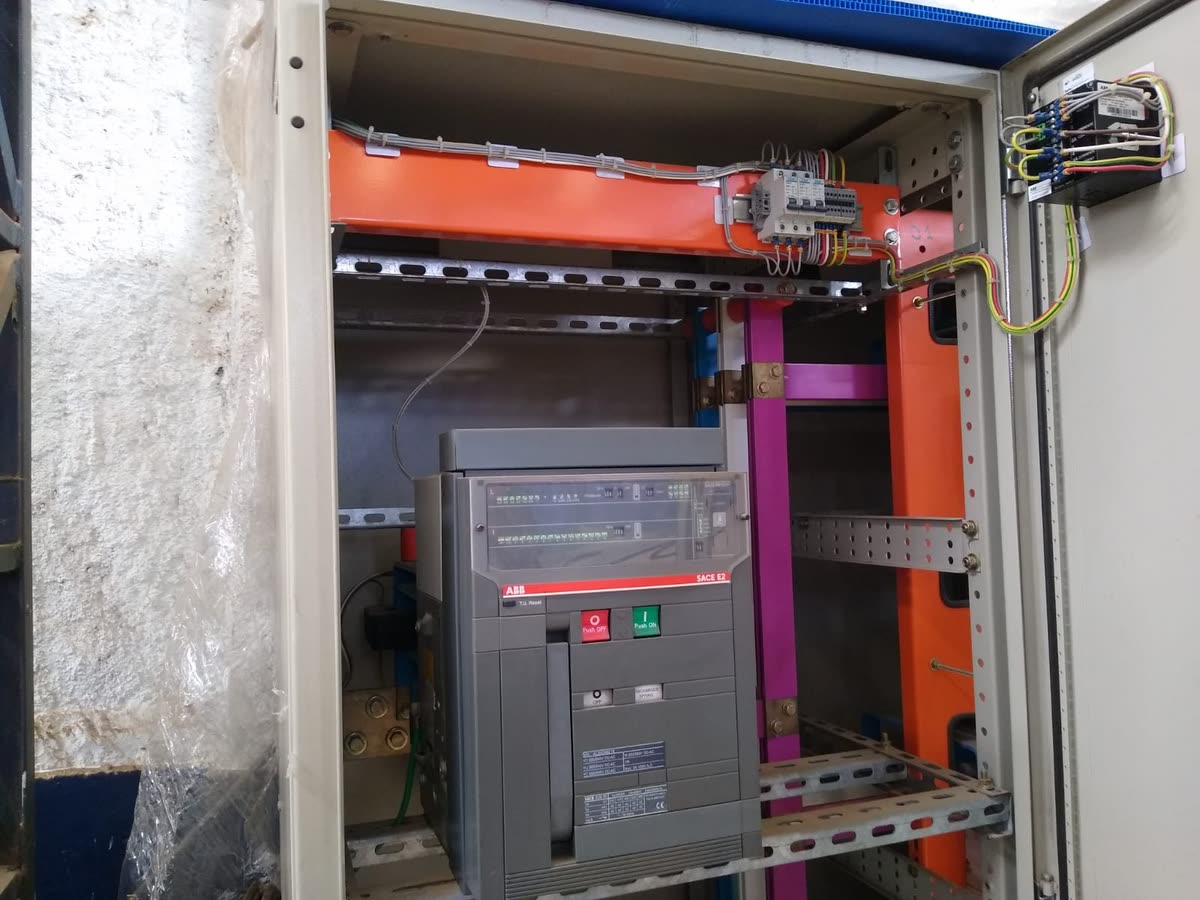

Painel QGBT: o quadro geral de baixa tensão, fabricado sob o seu projeto

Não existe preço de tabela, porque o valor depende da corrente nominal, do nível de curto-circuito, do número de saídas, do grau de proteção, das marcas dos componentes e dos ensaios exigidos. A Maxtec monta a proposta a partir do unifilar e da lista de cargas, com o escopo detalhado item a item.

QGBT é a sigla de Quadro Geral de Baixa Tensão. É o painel que recebe a energia vinda do transformador ou da concessionária e a distribui para os quadros de distribuição, os CCMs e as cargas principais da instalação, concentrando a proteção geral e o seccionamento em um único conjunto.

O QGBT distribui a energia da instalação inteira e protege os circuitos de alimentação. O CCM é dedicado a motores: reúne as partidas e as proteções de vários motores em um conjunto com barramento comum. Em muitas indústrias os dois coexistem, com o CCM alimentado por uma saída do QGBT.

Painéis de baixa tensão seguem a ABNT NBR IEC 61439, que trata dos conjuntos de manobra e controle de baixa tensão e prevê verificação de projeto e ensaios de rotina. A instalação em si é regida pela NBR 5410, e a segurança de quem opera, pela NR-10. Confirme sempre o que a proposta cobre.

Quem responde pelo QGBT é o fabricante. A Maxtec entrega o painel com relatório de ensaios de rotina, as-built e, nos trabalhos que executa, ART. Esses documentos permitem comparar propostas pelo mesmo escopo e dão ao seu time de manutenção o que precisa para operar o painel no futuro.

O QGBT é o primeiro quadro, ligado ao transformador ou à entrada de energia, e alimenta os demais. O quadro de distribuição fica depois dele: recebe uma saída do QGBT e reparte a energia para uma área, uma linha ou uma máquina. Cada um tem proteção própria e a coordenação entre os dois é feita em projeto.

Pode. Com a lista de cargas, a tensão e o curto-circuito do ponto de instalação, a engenharia propõe o unifilar e você aprova antes da fabricação. Se o unifilar já existe, a proposta sai mais rápido e com menos ida e volta.

A responsabilidade técnica por projeto e execução de instalação elétrica é assumida por profissional habilitado, com ART registrada no CREA. Nos trabalhos que a Maxtec executa, a ART de projeto e a de execução fazem parte da entrega. O escopo exato da ART de cada painel fica definido na proposta, antes da fabricação.

Em sala elétrica fechada e limpa, graus como IP 31 ou IP 42 costumam bastar. Em área com poeira, umidade ou lavagem, pede-se mais, como IP 54 ou IP 65. Quanto maior a proteção, menor a ventilação natural e maior o calor a dissipar dentro do painel, e isso entra no dimensionamento do gabinete.

Sim, desde que o projeto tenha reservado espaço e capacidade de barramento para isso. Por essa razão perguntamos, na análise, qual a previsão de crescimento da instalação. O percentual de reserva é decisão de projeto e muda o tamanho do quadro.

Sim. A Maxtec monta o painel em oficina própria e também executa a instalação e o comissionamento, com equipe própria, no Vale do Paraíba e em obras em todo o Brasil. Para a obra elétrica ao redor do painel, veja o site de engenharia da Maxtec.

Serve. O QGBT é o primeiro quadro depois do transformador ou da entrada de energia em qualquer instalação de porte, industrial ou comercial. Em um shopping ou supermercado, ele distribui a energia para lojas, áreas e utilidades, com reserva para ampliação. Corrente, curto-circuito e espaço vêm do projeto de cada local.

Não há preço único, porque o valor depende da corrente do barramento, da capacidade de interrupção dos disjuntores, do número de saídas, do grau de proteção e das marcas exigidas. Com o unifilar ou a lista de cargas em mãos, a Maxtec monta uma proposta de escopo aberto, item a item.

O QGBT fica no começo da instalação: recebe a energia e alimenta os demais quadros. O QDC, ou quadro de distribuição de carga, fica mais adiante e reparte a energia por circuitos de uma área, andar ou setor. O QGBT é maior e de maior corrente; o QDC atende a um trecho da instalação.
