Painel de comando de bombas sob projeto para indústria e comércio

É o painel elétrico que aciona e protege uma ou mais bombas. Ele reúne os dispositivos de partida, as proteções do motor, o comando manual e automático e a sinalização, e pode incluir rodízio entre bombas, controle por nível ou pressão e inversor de frequência para variar a vazão.

Para bombas pequenas, a partida direta basta. Em potências maiores, estrela-triângulo e soft-starter reduzem a corrente de partida e o golpe de aríete, e o inversor permite variar a vazão controlando a velocidade. A escolha depende da potência, da rede disponível e de o processo exigir vazão variável.

Rodízio é a alternância automática da bomba que opera como principal, para que o desgaste se divida entre as bombas do sistema. Se uma falha, a outra assume. O painel de comando faz essa lógica, normalmente com base em horas de funcionamento ou a cada partida, e sinaliza a falha.

Informe o número de bombas, a potência, a tensão e a corrente de cada uma, o tipo de comando (boia, sensor de nível ou pressostato), se há inversor ou soft-starter e onde o painel será instalado. Com esses dados a Maxtec monta a proposta com escopo item a item.

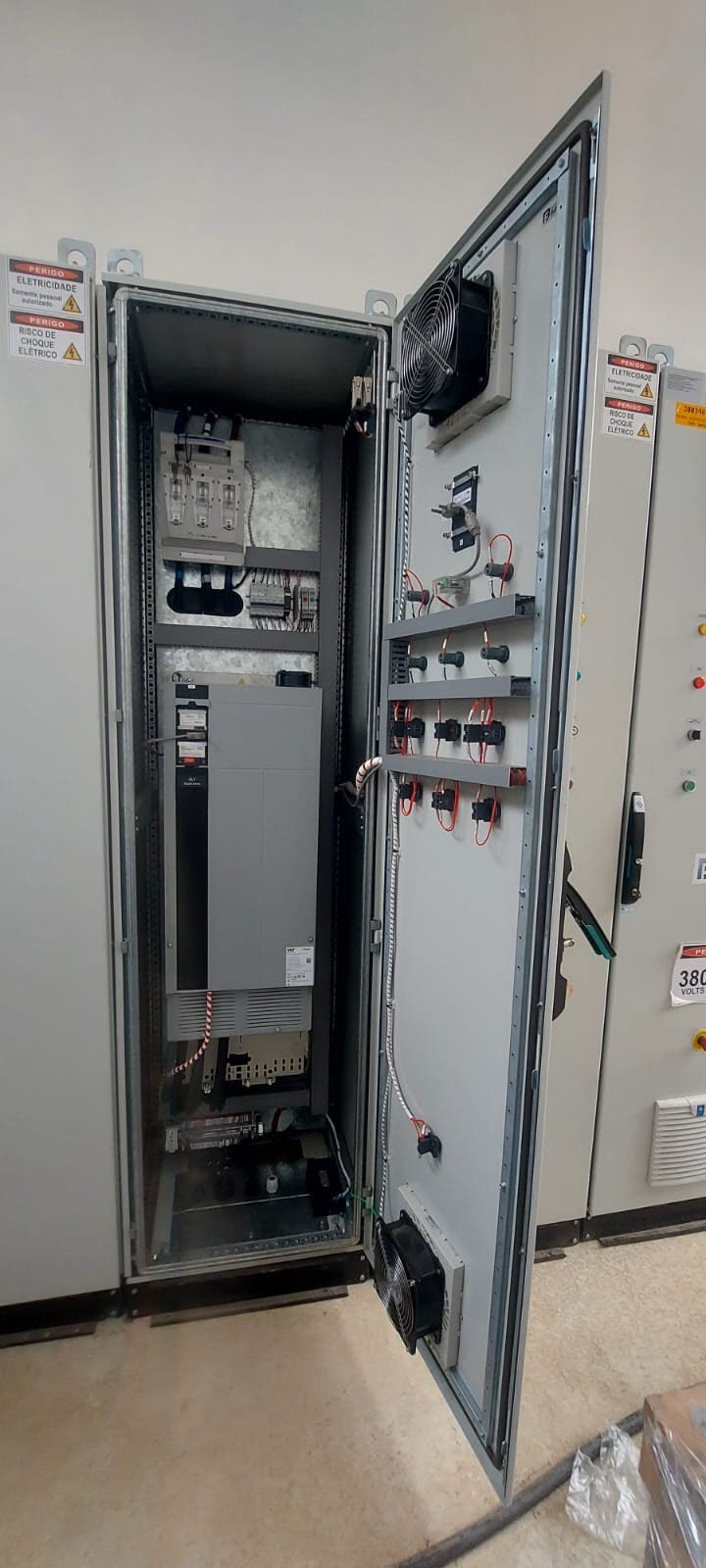

Na partida direta o motor recebe a tensão plena de uma vez. A estrela-triângulo reduz a corrente de partida em duas etapas. A soft-starter eleva a tensão em rampa e suaviza o arranque. O inversor também controla a velocidade, o que permite ajustar vazão ou pressão durante a operação.

Quando há duas ou mais bombas, o rodízio costuma ser recomendado: divide as horas de funcionamento e permite que a reserva assuma se a principal falhar. A lógica é definida no projeto, conforme o sistema hidráulico e a criticidade da instalação. Boia, pressostato ou transmissor são os sensores que o comando lê.

O ideal é enviar o unifilar ou a lista de cargas, a potência e a tensão de cada motor, o número de bombas, o tipo de partida desejado, os sensores disponíveis, como boia, pressostato ou transmissor, e o local de instalação. Se não tiver tudo, envie fotos e a placa do motor; a equipe complementa na visita.

As proteções dependem do projeto, mas um painel de comando de bombas normalmente inclui proteção contra sobrecarga e curto-circuito, e pode incluir monitoramento de falta e sequência de fase. Proteções contra funcionamento a seco dependem de sensor de nível ou pressão instalado no sistema, que o projeto deve prever.

Sim, a Maxtec fabrica painéis sob projeto para indústria, comércio e edifícios, e a casa de bombas se enquadra nesse escopo. O que muda de um caso para outro é a potência, o tipo de partida e as exigências do local, e tudo isso é definido junto com você antes da proposta.

Sim. A entrega inclui ensaios de rotina documentados, as-built do painel e a ART do projeto. Esses documentos servem para comissionamento, auditoria de contratada e manutenção futura, porque registram o que foi fabricado e o que foi testado antes de o painel sair da fábrica.

Depende da potência e do número de bombas, do tipo de partida (direta, estrela-triângulo, soft-starter ou inversor), das proteções, do rodízio, dos sensores do sistema e do grau de proteção do gabinete. Não existe valor de tabela: com unifilar ou lista de cargas, a Maxtec propõe com escopo aberto.

Disjuntor geral e de comando, contatores, relé térmico ou proteção do motor, relé de falta e sequência de fase, seletora manual/automático, sinaleiros e a lógica de comando, que lê boia, pressostato ou transmissor. Com mais de uma bomba, entram o rodízio e a reserva, e, conforme o projeto, soft-starter ou inversor.
