Painel de comando e automação para máquinas e linhas de produção
É o painel que faz a máquina obedecer: lê sensores e botões, decide pela lógica do CLP e aciona motores, válvulas e sinalização. A Maxtec fabrica o painel, ensaia as funções e entrega com o esquema atualizado.
O painel de comando e automação é o que faz a máquina ou a linha funcionar como foi projetada: recebe os sinais de sensores e botões, executa a lógica no CLP e aciona motores e demais atuadores. A Maxtec é fabricante de painel de comando e automação sob projeto, com CLP, IHM, relés e circuitos de segurança, e executa o ensaio funcional antes da entrega.
Já tenho o diagrama unifilarÉ o desenho que mostra como a energia entra e se divide no painel. Não tem? Tudo bem: a equipe ajuda a levantar.
- Lógica
- CLP e IHM conforme a especificação
- Segurança
- Circuitos de emergência
- Referência
- NBR IEC 60204-1 e NR-12
- Entrega
- Esquema as-built e ensaio funcional
Em resumo
É o painel elétrico que controla uma máquina ou processo. Ele reúne CLP, IHM, relés, contatores, fontes e proteções, lê os sinais de sensores e botões, executa a lógica programada e aciona motores e outros atuadores, incluindo os circuitos de parada de emergência e de segurança.
O que é
Painel de comando e automação: o que ele faz
Comando é a parte que liga e desliga: botoeiras, contatores, relés, intertravamentos. Automação é a parte que decide: um CLP lê sensores, executa um programa e comanda as saídas. A maior parte dos painéis de máquina tem as duas coisas, e a diferença entre um painel simples e um sofisticado está em quanta decisão fica no programa em vez de ficar na fiação.
A IHM é a tela instalada na porta do painel. Ela mostra o estado da máquina, os alarmes e permite que o operador ajuste parâmetros sem abrir o quadro. Quando bem projetada, reduz as chamadas para a manutenção, porque o alarme já diz onde está o problema.
O circuito de segurança, que trata parada de emergência, cortinas de luz e intertravamento de proteções, é desenhado à parte, com relé de segurança. O critério dele é outro: em caso de falha, o sistema precisa ir para o estado seguro, e não para o estado que o programa achar mais conveniente.
Um painel de comando e automação transforma sinais de campo (sensores, botoeiras, chaves de segurança) em ações da máquina, seguindo a lógica definida no CLP ou nos relés. Quando o projeto separa com clareza a potência, o comando e a segurança, a manutenção encontra a falha mais rápido e a máquina pode ser adequada a normas como a NR-12 sem refazer tudo.
Quando faz sentido
Quando encomendar um painel de comando e automação
- Máquina nova, ou importada, cujo comando precisa ser feito ou nacionalizado.
- Adequação de uma máquina antiga à NR-12, com circuitos de segurança novos.
- Automação de um processo que hoje depende de operação manual.
- Padronização do painel de várias linhas ou máquinas iguais.
- Troca de um CLP obsoleto, caso em que o retrofit costuma ser o caminho.
Para a adequação da máquina em si, com proteções, apreciação de risco e laudo, veja o serviço de NR-12 no site de engenharia da Maxtec. Para as referências do painel de máquina, veja as normas de painel elétrico de máquina; para modernizar um comando existente, o retrofit de painel elétrico.
O que acelera a proposta de um painel de comando
- Esquema elétrico ou funcional da máquina, mesmo que antigo. Serve de ponto de partida.
- Lista de entradas e saídas (lista de I/O): quantos botões, sensores, válvulas e motores o painel precisa ler e comandar.
- Marca e modelo do CLP e da IHM, quando a instalação tem padrão ou estoque de peças.
- Rede industrial que a supervisão usa, se houver.
- Tensão de comando e as tensões de potência envolvidas.
- Programa existente, quando se trata de adaptar uma máquina que já roda.
O escopo de programação do CLP e da IHM, que pode ser fornecido por você, pela Maxtec ou por um integrador de sua escolha, fica explícito na proposta. Isso evita a surpresa de descobrir, na entrega, que o painel chegou sem lógica.
Normas de painel de comando de máquina: NBR IEC 60204-1 e NR-12
O equipamento elétrico de máquinas segue a ABNT NBR IEC 60204-1, e a segurança do trabalho em máquinas é tratada pela NR-12. O painel precisa refletir o que o projeto da máquina define para emergência e intertravamentos. A instalação elétrica geral continua sujeita à NBR 5410 e à NR-10.
Painel de comando para máquina tem uma exigência a mais: a segurança. A NBR IEC 60204-1 trata do equipamento elétrico de máquinas e a NR-12, da segurança do trabalho em máquinas. O painel precisa refletir as paradas de emergência e os intertravamentos definidos no projeto da máquina; por isso a proposta parte do seu diagrama ou da descrição de funcionamento.
Por dentro
O que vai dentro de um painel de comando e automação
Painel de comando bom é o que a manutenção entende. Por isso cada fio sai numerado nas duas pontas, os circuitos seguem a ordem do esquema e a lista de materiais traz marca e modelo de cada peça, para a reposição não depender de adivinhação. O ensaio funcional em oficina confere cada entrada e saída antes de o painel ir para a máquina. Quando a máquina pede velocidade variável, o conjunto pode ganhar um inversor: veja o painel com inversor de frequência.
- Fonte de alimentaçãoConverte a tensão da rede para 24 Vcc, que alimenta CLP, módulos e sensores.
- Proteções do comandoDisjuntores e fusíveis que isolam cada parte, para que uma falha não derrube o painel todo.
- CLP e módulos de I/OLeem os sinais de campo e executam a lógica.
- IHMTela de operação, com estado, alarmes e ajustes.

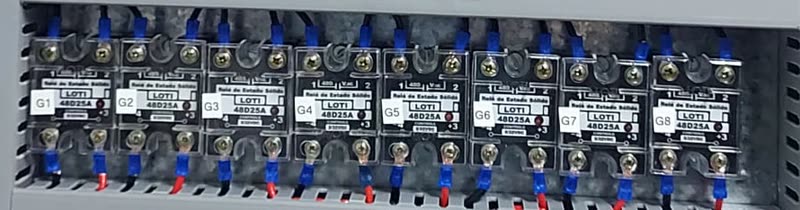

- Relés de interface e de segurançaIsolam sinais e tratam a parada de emergência com falha segura.
- Contatores e partidasAcionam os motores e cargas de potência.
- Borneiras e identificaçãoRéguas de bornes e cabos marcados para localizar qualquer sinal rápido.
Especificação
Ficha técnica de referência
Os valores finais saem do projeto de cada painel. A ficha mostra o que é definido e como.
- Alimentação de comando
- 24 Vcc, 110 ou 220 Vca, conforme o projetoA fonte é dimensionada pelo consumo de CLP, módulos e sensores.
- CLP e IHM
- Conforme o memorial ou o padrão da instalaçãoA marca é definida pelo cliente.
- Entradas e saídas
- Conforme a lista de I/OCom reserva para ampliação.
- Comunicação
- Rede industrial ou contatos secos, conforme a especificação
- Segurança
- Relé de segurança e circuito de emergênciaO nível de segurança exigido define a arquitetura.
- Grau de proteção (IP)
- Conforme o ambiente da máquinaPoeira, umidade e lavagem mudam o gabinete e a ventilação.
- Normas de referência
- NBR IEC 60204-1 (equipamento elétrico de máquinas) e NR-12Aplicação definida em projeto e proposta.
- Documentos de entrega
- Esquema elétrico as-built, lista de materiais, relatório de ensaios e ART
Custo
O que muda o preço de um painel de comando e automação
- O número de entradas e saídas e, com ele, o porte do CLP e dos módulos.
- A marca do CLP e da IHM, e o tamanho da tela.
- Redes industriais e comunicação com a supervisão.
- Circuitos de segurança e o nível de desempenho exigido.
- Grau de proteção, ventilação ou climatização do gabinete.
- Quantidade de painéis iguais: em série, o engenheiro projeta uma vez e a montagem repete.
Como pedir
O que enviar e o que você recebe
Para orçar, envie
- Esquema elétrico da máquina ou descrição do processo.
- Lista de entradas e saídas.
- Marca e modelo de CLP e IHM, se houver padrão.
- Rede industrial e requisitos de segurança.
- Local, ambiente e prazo desejado.
Na entrega, você recebe
- Painel montado, cabeado e identificado.
- Esquema elétrico as-built.
- Relatório dos ensaios de rotina e verificação funcional.
- Lista de materiais com referências para reposição.
- ART, nos trabalhos que a Maxtec executa.
- Apoio na partida da máquina, conforme o escopo.
Como trabalhamos
Como o trabalho acontece
Antes de sair da oficina, o painel de comando e automação passa por ensaios de rotina e por uma verificação funcional, em que as entradas e saídas são simuladas e a lógica é conferida contra o esquema. O resultado fica no relatório de entrega, junto com o as-built, e reduz o tempo de partida na máquina, que é quando cada hora parada custa mais. Veja mais sobre ensaios e laudos em painel elétrico.
Análise do esquema e da lista de I/O
Conferimos o que o painel precisa ler e comandar, a tensão de comando e os requisitos de segurança.
Projeto e lista de materiais
Layout da placa de montagem, esquema elétrico atualizado e lista de componentes para aprovação.
Montagem em bancada
Fixação, cablagem em canaletas e identificação de cada fio e régua de bornes.
Ensaios e verificação funcional
Ensaios de rotina e teste do funcionamento dos circuitos de comando e segurança.
Entrega e partida
Instalação, ligação na máquina, esquema as-built e ART, conforme o escopo.
Clientes atendidos
Empresas atendidas pela Maxtec
Dúvidas
Perguntas frequentes sobre painel de comando e automação
Veja também
O que é um painel de comando e automação?
É o painel elétrico que controla uma máquina ou processo. Ele reúne CLP, IHM, relés, contatores, fontes e proteções, lê os sinais de sensores e botões, executa a lógica programada e aciona motores e outros atuadores, incluindo os circuitos de parada de emergência e de segurança.
Qual a diferença entre painel de comando e painel de força?
O painel de comando trabalha com sinais de baixa corrente, como botões, sensores e saídas do CLP, para decidir o que acionar. O painel de força conduz a corrente que alimenta os motores e as cargas. Os dois podem dividir o mesmo gabinete, em compartimentos separados, ou ficar em painéis distintos conforme o projeto.
O que enviar para orçar um painel de comando?
Envie o diagrama elétrico ou a descrição do funcionamento, a lista de motores e demais cargas, a lista de entradas e saídas, a tensão de alimentação e a marca de CLP e IHM adotada na planta, se houver. Com isso a proposta sai com o escopo fechado, sem suposições.
Que normas valem para o painel de comando de máquina?
O equipamento elétrico de máquinas segue a ABNT NBR IEC 60204-1, e a segurança do trabalho em máquinas é tratada pela NR-12. O painel precisa refletir o que o projeto da máquina define para emergência e intertravamentos. A instalação elétrica geral continua sujeita à NBR 5410 e à NR-10.
O painel já vai programado?
Depende do escopo combinado. O programa do CLP e da IHM pode ser fornecido por você, pela Maxtec ou por um integrador de sua escolha. A proposta traz essa divisão por escrito, para que ninguém assuma que o outro cuida disso.
Vocês trabalham com qual marca de CLP?
A marca segue o memorial descritivo ou o padrão da sua instalação. Informe na solicitação a marca e o modelo exigidos, e se houver peças em estoque que devam ser reaproveitadas.
O que é a lista de I/O e por que ela é pedida?
A lista de I/O relaciona todas as entradas (sensores, botoeiras, chaves) e saídas (contatores, válvulas, sinaleiros) que o painel precisa atender, com tipo de sinal e tensão. Ela define o tamanho do CLP, a quantidade de relés e o espaço no gabinete, e é o documento que mais agiliza a proposta.
Dá para adequar uma máquina antiga à NR-12 trocando o painel?
O painel é uma parte da adequação: os circuitos de segurança, como emergência e intertravamento de proteções, entram nele. Mas a adequação envolve também apreciação de risco e proteções físicas. Esse trabalho completo é feito pela equipe de engenharia, no serviço de adequação NR-12 da Maxtec.
O painel precisa de ventilação ou ar-condicionado?
Depende do calor dissipado pelos componentes e da temperatura do ambiente. Inversores, fontes e CLPs aquecem, e o gabinete fechado retém esse calor. O projeto calcula a perda total e escolhe entre ventilação forçada com filtro, trocador de calor ou climatização. Informar a temperatura máxima do local ajuda a dimensionar certo.
O painel é testado antes de sair da oficina?
Cada painel passa por ensaios de rotina e por verificação funcional em oficina: inspeção da montagem, continuidade do circuito de proteção, ensaio de isolação e teste de cada entrada, saída e circuito de segurança. O resultado vai para o relatório que acompanha o painel, junto com o esquema as-built.
Quanto custa um painel de comando e automação?
O preço depende do tamanho do CLP e da quantidade de entradas e saídas, da marca padronizada no local, dos circuitos de segurança, da IHM, da comunicação em rede e do grau de proteção. Com a lista de I/O e o esquema da máquina, a Maxtec devolve uma proposta de escopo aberto, item a item.
Qual a função de um painel de comando?
Ligar, desligar, proteger e supervisionar os equipamentos de uma máquina ou processo. O painel de comando recebe os sinais dos botões e sensores, decide o que acionar, protege os circuitos contra sobrecarga e curto-circuito e sinaliza o estado da operação para quem está na máquina ou na sala de controle.
A adequação da máquina à NR-12, com apreciação de risco, proteções e laudo, é serviço do site de engenharia da Maxtec.
